大聯大詮鼎集團推出基于Richtek產品的鋰電池充電器方案

ainet.cn   2023年03月16日

2023年3月16日,致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布,其旗下詮鼎推出基于立锜科技(Richtek)RT9490WSC芯片的鋰電池充電器方案。

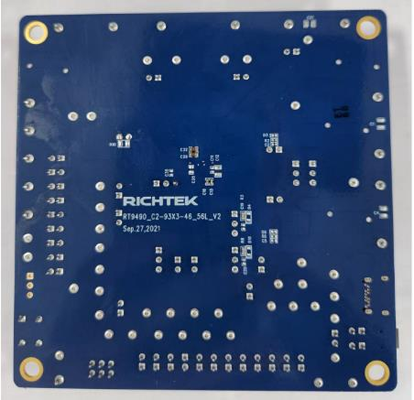

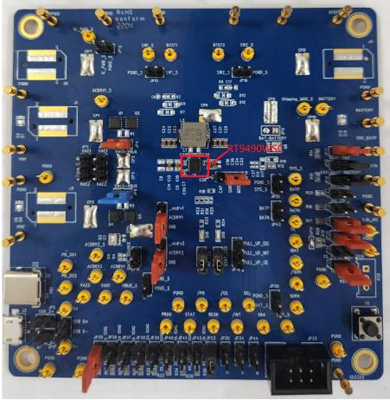

圖示1-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的展示板圖

近年來隨著互聯網的快速發展,以鋰電池作為供電來源的智能產品需求正在急劇上升。與此同時為了保證設備的穩定續航,與其匹配的充電技術也在快速創新。在此背景下,大聯大詮鼎基于Richtek RT9490WSC芯片推出了鋰電池充電器方案,該方案可幫助工程師開發兼具高安全與高充電性能的產品,滿足多種智能產品的充電需求。

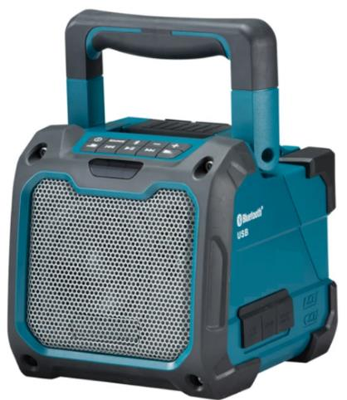

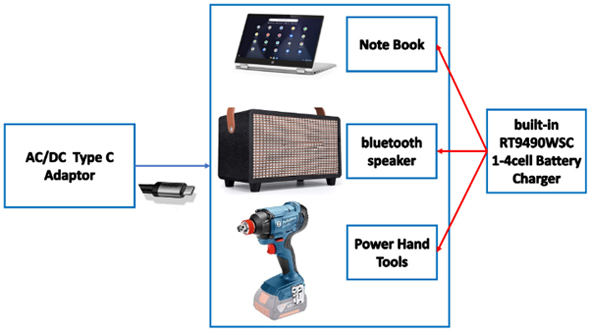

圖示2-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的場景應用圖

立锜科技(Richtek)是一家先進的模擬IC設計公司,自成立以來公司便專注于整合技術能力、堅持質量和完善客戶服務,旗下?lián)碛胸S富、全面的器件,能夠為客戶提供多元且具競爭力的產品及解決方案。

本方案采用的RT9490WSC是一款可以對1~4節串聯鋰電池進行充電管理和系統電源路徑管理的Buck-Boost充電IC,它采用低阻抗的功率開關,可提高充電效率、節約充電時間。該產品內置11通道16位ADC,輸入電壓范圍為2.8V~22V,輸出電流可達5A,具有低電池靜態電流和高精度電流、電壓控制。在安全性方面,RT9490WSC具備完善的電路保護特性,如過熱保護、結溫調節等。

圖示3-大聯大詮鼎基于Richtek產品的鋰電池充電器方案的方塊圖

在眾多電池材料中,鋰電池憑借更安全、更高容量、更小更輕更薄的優勢被眾多電子設備所青睞。本方案針對1~4串鋰電池充電,可為小型電動工具、藍牙智能音箱、筆記本電腦、小型DC UPS產品提供卓越的充電體驗。

核心技術優勢:

● 支持雙輸入選擇;

● 支持BC1.2、Host模式和FRS/Seamless;

● 支持11通道、16位ADC;

● 低電池靜態電流;

● 充電器CV和ICHG高精度。

方案規格:

RT9490WSC方案規格特征

● 高效率,750kHz/1MHz/1.5MHz可編程頻率,同步開關模式降壓-升壓充電:

? 在2A/9V輸入和8V電池,提供96.7%的充電效率;

? 支持3.6V至24V輸入電壓范圍;

? 平均輸入電流調節(AICR);

? 最小輸入電壓調節(MIVR)。

● 支持USB On-The-Go(OTG):

? 93.8% OTG效率,2A,8.4V電池和5V輸出;

? 輸出電壓,分辨率為10mV支持USB-PD;

? 電池電流限制調節(BCLR)。

● 保護:

? 過溫保護(OTP);

? 結熱調節(JTR);

? 輸入保護(VAC OVP/VBUS OVP/OCP);

? 電池過壓保護(VBAT OVP);

? 系統電壓保護(VSYS OVP/UVP);

? 系統過載保護(VSYS OLP);

? 逐周期過流保護(OCP);

? OTG低電量保護(OTG LBP);

? OTG電壓保護(OTG OVP/UVP)。

(大聯大)
