優傲協作機器人最受歡迎的應用是什么?
雖然我們沒有做過明確的統計，但是可以解決人體工程學難題，且性能強效率高的碼垛應用，一定不會退出角逐。
2021年，優傲推出了增強型UR10e，有效載荷由最初的10kg提升至12.5kg，并保持售價不變，一躍成為碼垛、機器看護和包裝等應用的新選擇。2022年，UR20的發布，將協作機器人的碼垛能力進一步提升至20KG，在保持高精度和穩定性的前提下，將速度提高了一倍。

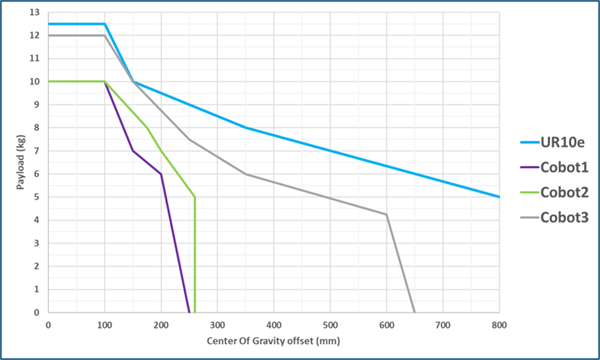

UR10e和同類產品偏心承載能力對比
越來越多的終用戶實踐得出，UR相較于行業內同型號的產品，擁有更強大的負載偏心承載能力，能承擔更復雜更多樣的碼垛任務。

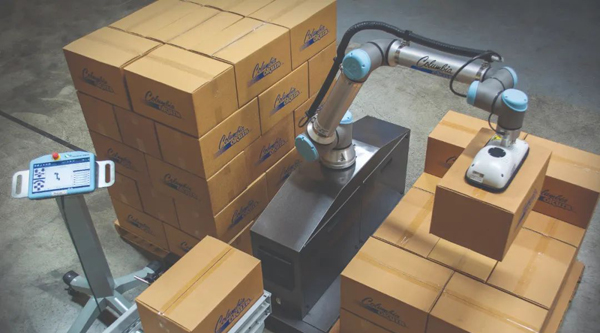

結合UR+生態系統的碼垛軟件和應用套件，協作式碼垛自動化的方式愈加多樣。例如，UR+中國合作伙伴拓德科技基于優傲協作機器人研發的全自動柔性機器人碼垛工作站，能夠準確地按照規定的程序執行任務，高效地完成物品的包裝、碼垛和搬運等工作，從而提高生產效率、降低勞動成本，實現智能化生產。
以UR10e為例，本文將介紹如何通過參數設置，讓UR機器人的負載能力發揮最大價值。
一、應用程序設置

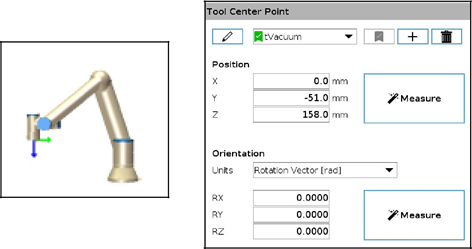

1、TCP設置
TCP需要被準確設置，不能直接引用默認值[0,0,0]。
2、重心(CoG) 和負載

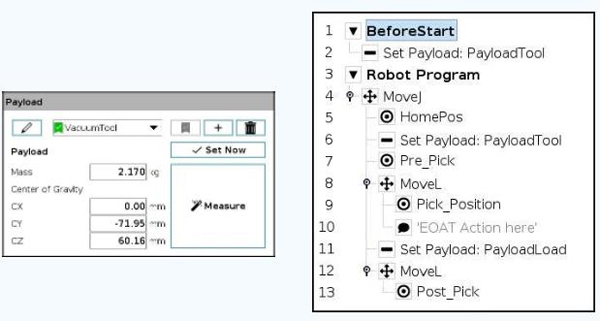

為了獲得最佳性能，有效載荷和重心(CoG)同樣需要被準確設置。對于有效負載發生變化的應用，可以使用“Set Payload”命令進行切換負載參數。
3、慣性力矩(MOI)

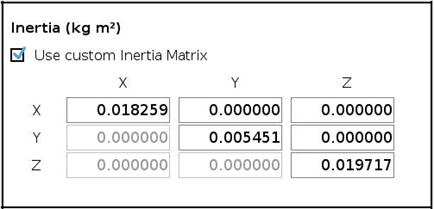

Polyscope輸入自定義慣性矩陣
載荷的慣量在與工具法蘭(原點在重心(CoG))對齊的坐標系中指定。默認慣性計算為用戶指定質量的球體的慣性，質量密度為1g/cm3。通過選擇“使用自定義慣性矩陣”可以設置自定義慣性設置。點擊字段IXX, IYY, IZZ, IXZ, IYZ設置所選載荷的慣性，使用kg*m2的基本單位。
二、應用程序示例
我們以一個典型的碼垛應用為例，來看看如何利用參數設置，提高機器人的有效載荷。

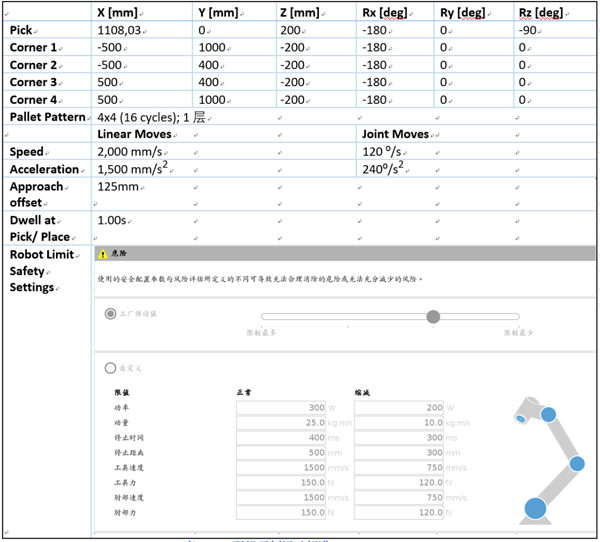

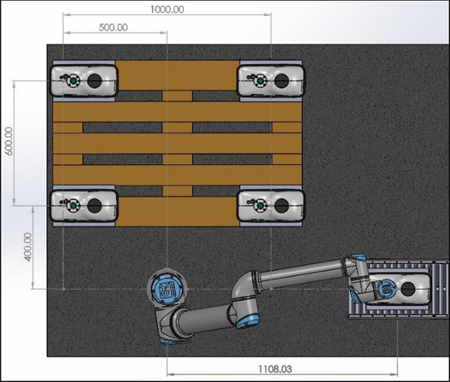

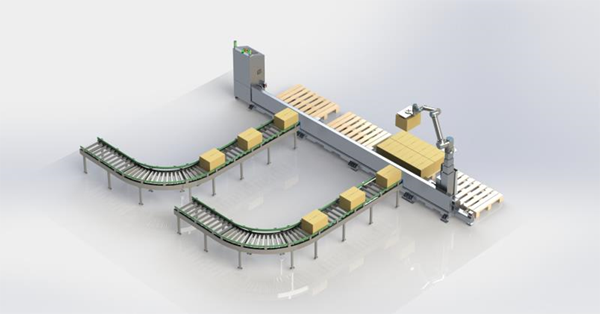

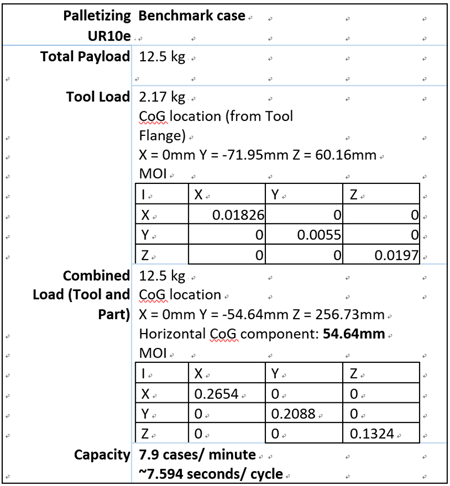

機械布局如圖所示。運動和設置參數如表格所示。
1、利用有效載荷曲線
圖中，有效載荷曲線顯示了與最大允許有效載荷相比CoG偏移的圖形邊界。
藍色陰影邊界的內部，允許無約束的機器人運動，也就是說機器人可以在其額定速度和加速度下運行。
相比之下，機器人在這個邊界之外的運動會自動降低機器人的速度和加速度。
該圖灰色區域，突出顯示了UR10e上增加的有效負載額定值高達12.5kg。

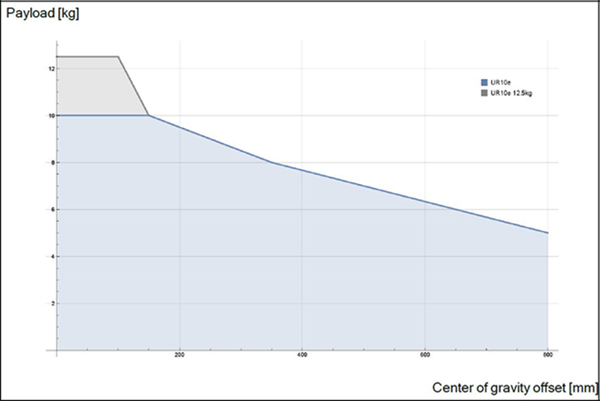

UR10e用戶手冊中的有效載荷曲線
① 計算重心偏移量。
重心(CoG)位置可以用幾種方法計算。通常，這是通過3D建模程序(如SolidWorks)完成的，或者使用PolyScope中的本機有效負載向導完成的。
② 在SolidWorks中生成有效負載數據。

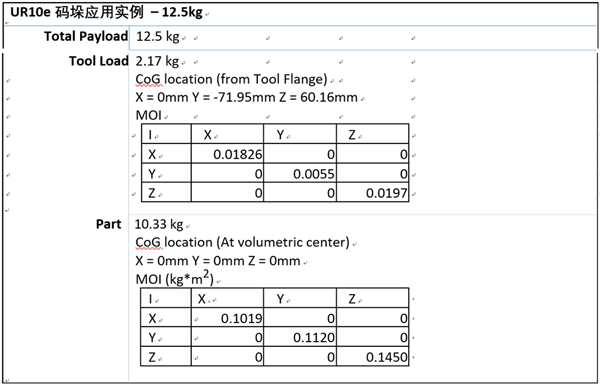

在這個示例中，我們使用SolidWorks Mass Properties評估工具來生成數據。表格分別顯示了工具和有效載荷的質量屬性。工具質量屬性(參數)來自供應商的網站。該部件是一個通用的矩形，尺寸為200mm × 300mm × 280mm。
碼垛示例的MOI數據
下圖是由SolidWorks生成的3D模型。每個獨立組件的CoG位置由黃色和黑色基準表示。組合組件的CoG位置由白色和黑色基準參考。同樣值得注意的是重力的方向。
來自SOLIDWORKS的工具和有效載荷齒輪定位模型

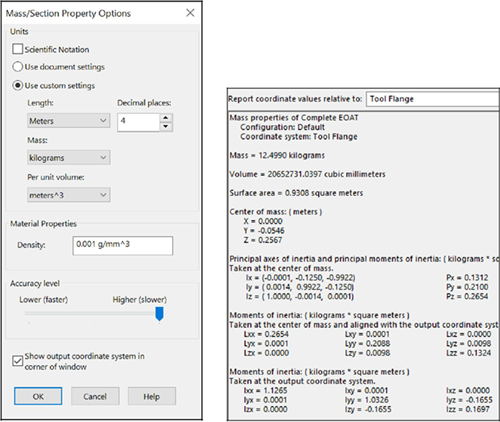

相關的質量屬性可以直接通過Mass Properties evaluation 工具計算。一旦配置了軟件中的度量單位，生成的值就用于有效負載設置。通過主窗口的“Options…”按鈕可以訪問MOI設置，如下圖1所示。
一旦定義了單位，模型的質量屬性就會顯示在主窗口中，如下圖2所示。這個數據可以直接輸入到給定負載情況下的慣性矩陣中。

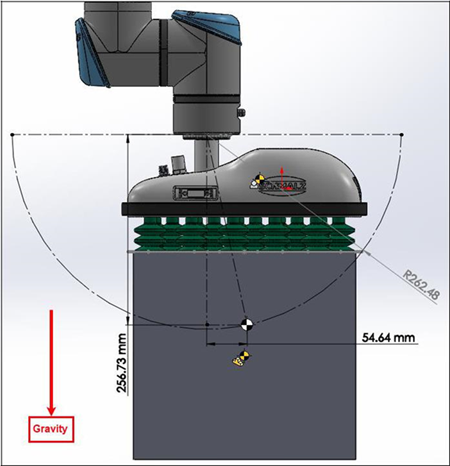

根據下圖，CoG位置位于工具法蘭坐標系中的(0，-0.0546，0.2567)米處。這些值作為圖7所示的垂直和水平 CoG組件插入到草圖中。合成矢量顯示為從工具法蘭原點(262.48mm)的半徑。
模型上繪制的COG位置
2、限制工具法蘭定位

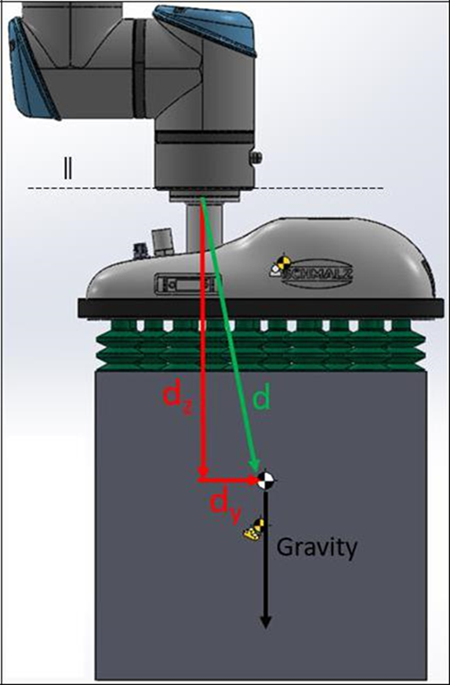

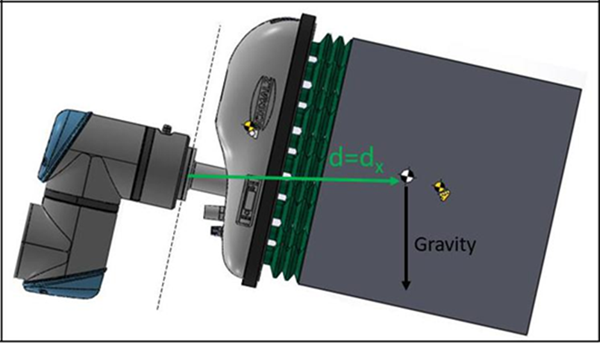

在設計更重的有效載荷時，目標是限制工具法蘭原點的扭矩。因此，相對于重力，更小的垂直CoG偏移會降低這個值。在下圖中，作用在工具法蘭上的最大扭矩顯示在給定負載情況下。如果將這種情況繪制到有效載荷曲線上，有效載荷將在陰影區域之外。
模型上繪制的COG位置

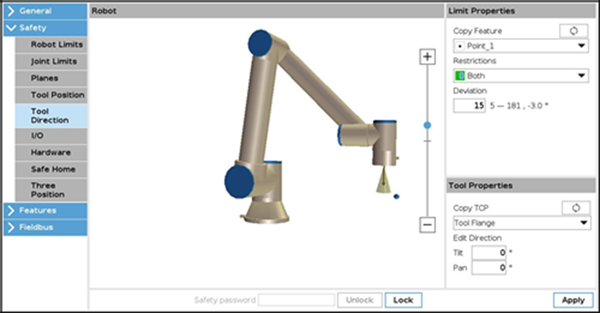

在這部分值得注意的是工具的方向特征，它用于限制工具法蘭的角度。作為安全配置的一部分，建議在編程之前應用這些配置。一旦正確配置，該功能可以防止意外的停止或故障。
工具方向配置
3、利用CoG偏移參考有效載荷曲線

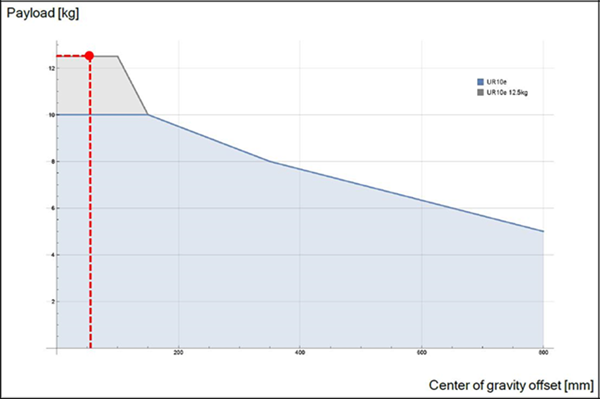

在這個案例中， CoG偏移位置垂直于重力的分量為Y分量(54.64mm)。在有效載荷曲線上繪制12.5kg和54.64mm的值，交叉紅點仍在陰影區域內，表明該負載可以被接受。
組合有效載荷水平分量的最大有效載荷
下圖就是案例中通過UR離線模擬器工具顯示碼垛的應用結果。UR離線模擬器可以在UR的支持網站UR support site 上找到。
碼垛實例仿真結果
優傲機器人即便產品迭代升級，也依然兼容UR+軟硬件外圍設備生態系統產品，支持即插即用，確保用戶可以快速輕松地啟動協作應用程序。
優傲時刻在傾聽市場反饋、用戶心聲，也在不斷發掘產品新的潛能。在碼垛應用上，通過提升機器人的有效載荷，賦予了它全新的部署能力，以適應更多產線的生產需求，優化生產效率、質量和成本控制，加速企業的投資回報。
（優傲機器人）
