端子是蓄電池與外部導體連接的部件。電工學中，端子多指接線終端，又叫接線端子，它們的作用主要傳遞電信號或?qū)щ娪?。端子斷面檢測顯微鏡觀察物體時能產生正立的三維空間像，配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡，圖像更清晰，獨特的定倍定檔讓測量更精確。
針對端子檢測帶來的好處并結合市場分析，推薦適合端子檢測的儀器可以專業的檢測設備進行檢測。常用的端子檢測設備有：工具顯微鏡和光學影像儀。
激光三角反射原理
1.三維輪廓掃描儀發射線激光，測量物體被照射后表面形成漫反射，反射光通過 CMOS 芯片進行接收，通過計算反射光在芯片的位置，可以得到被測物體的高度段差和形狀信息。
2.根據被測物體的大小和精度要求，可針對LS系列靈活選型，搭設簡便，易于集成。

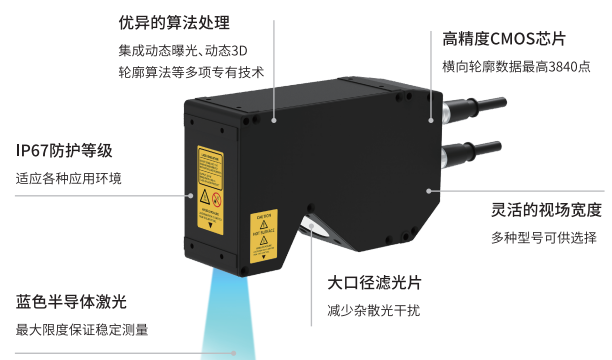

產品特點
1.自主研發核心芯片：核心專利技術，定制芯片開發;
2.超高精度檢測：橫向輪廓數據最高3840點，可以超精細呈現被測物形狀，實現超高精度測量;
3.豐富的SDK接口：可與HALCON、VISIONPRO、LABVIEW、QT、C/C++/C# 等開發環境靈活對接;
4.傾斜校正功能：對目標物傾斜進行修正，實現穩定測量;
5.多傳感器組網功能：支持多個3D相機組網使用，將掃描數據融合成被測物整體3D點云;
6.靈活的通訊方式：支持TCP/UDP協議、Modbus 等通訊協議，可以直接和PLC、機械手控制器及其他I/O通訊。
檢測案例
檢測需求：

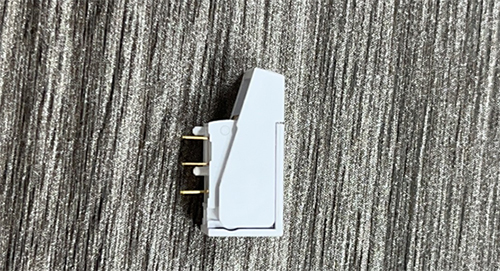

1.測量接線端子的基準面與檢測面的段差
2.段差重復性要求0.01mm
應用選型

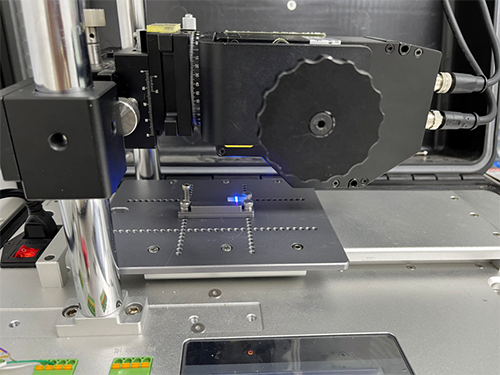

方案選用三維線激光掃描儀 LS-4020，測量范圍±2.3mm，基準距離20mm，Z軸重復精度可達0.4μm。WONSOR 新型 LS 系列三維線激光掃描儀基于激光三角反射原理，適用于各種工業應用。基于自主研發的 CMOS 成像芯片，掃描速度快，可提供出色的圖像效果和可靠的測量結果。
檢測方式

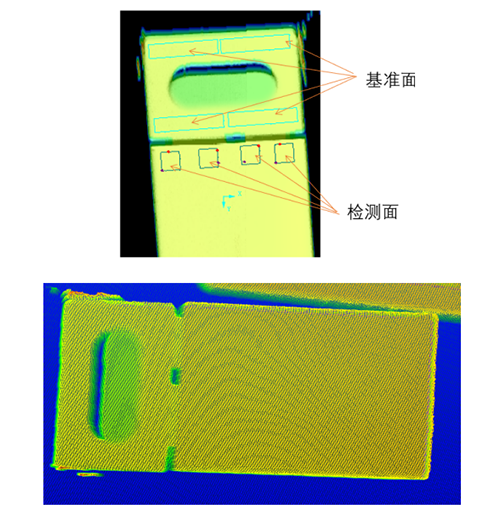

段差檢測：在接線端子上的基準面與檢測面分別擬合4個 ROI 區域，測量4個段差值
檢測結果
靜態測量32組段差數據，段差靜態最大重復性精度為0.003mm，動態測量10組段差數據，段差動態最大重復性精度為0.005mm。
客戶獲益
1.三維線激光掃描儀處理圖像速度快，效率高，檢測精度滿足項目需求;
2.核心芯片自主研發，高性價比，節約客戶成本;
3.一體式3D激光輪廓儀 LS-4020 高精度穩定測量，保證客戶生產品質管控。
（轉載）
