為落實廣東省“十四五”節能減排實施方案等相關要求,加快先進節能技術研發和推廣應用,廣東省能源局組織編制了《廣東省節能技術、設備(產品)推薦目錄》(2023年版),經企業申報、有關單位初審?fù)扑]、專家評審、現場核查等程序,共有79項技術/設備(產品)入選。其中,美的樓宇科技的“軌道交通超高效智能環控系統”和“多智能體自適應節能控制技術”成功入選,為推動社會經濟發展全面綠色轉型、實現碳達峰碳中和目標提供技術支撐。
軌道交通超高效智能環控系統
軌道交通超高效智能環控系統提供融合空調、低壓配電、控制集成歸一的智能環控系統設計及建設模式。利用軌道交通空調系統自適應節能控制技術,解決了軌道交通車站冷量供給與需求不匹配、控制過程滯后波動的問題。基于智慧運維云平臺,實現了系統AI在線診斷與故障預測。

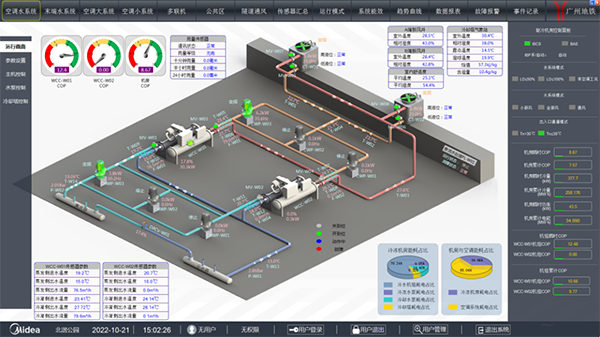

美的超高效智能環控系統控制平臺
技術創新點
● 集成歸一的智能環控系統設計及建設模式
創建了融合空調、低壓配電、控制集成歸一的智能環控系統設計及建設模式,提出了機房年平均綜合能效比及環控系統年平均綜合能效比指標。設備供應模式轉變?yōu)槿到y(tǒng)解決方案服務供應商模式,由主機廠家作為解決方案供應商,集環控設備、節能控制系統集成采購深化設計、節能控制系統調試、能效達標交付一體化。
● 自適應節能優化控制技術
利用軌道交通空調系統自適應節能控制技術,實現冷水機組“臺數+轉速+導葉開度”負荷精準適配控制、全局能量平衡控制及基于在線動態尋優的風-水協調控制,解決了軌道交通車站冷量供給與需求不匹配、控制過程滯后波動的問題。
● KONG-Xbrain智慧運維云平臺
將數字孿生技術應用于軌道交通環控系統,自主研發KONG-Xbrain智慧運維云平臺,基于大數據分析建立云端環控系統多維態勢診斷模型,實現了系統AI在線診斷與故障預測,使得環控系統故障維修時間減少50%以上,保證全生命周期健康高效運行。
KONG-Xbrain智慧運維云平臺
節能效益及應用
該系統可實現制冷機房能效超過5.5,含末端系統能效大于4.0,環控系統運行能耗降低30%以上、運行費用降低35%以上,空調系統運維效率提高50%的節能效果。
以廣州地鐵7號線美的大道站的超高效智能環控系統為例,該系統采用自動尋優節能控制技術,通過負荷精準適配控制及在線動態尋優的風-水協調控算法,實現系統全自動優化運行;同時,設置了云能效管理平臺,通過云端大數據接入,實時上傳運行數據,使用大數據挖掘算法實現能效評估、系統診斷等功能,最終制冷機房全年能效系數(2022年)達5.84。
美的超高效智能環控系統控制平臺
2021年,中國制冷學會組織包括王浚院士在內的行業專家對“超高效智能環控系統及智慧運維云平臺關鍵技術”進行了科技成果評估,評估結論為:“總體達到國際領先水平,建議推廣應用。”目前,除了廣州地鐵,超高效智能環控系統也在深圳地鐵16號線、蘇州地鐵6號線、福州地鐵4號線等國內其他諸多城市地鐵推廣應用,在途服務94個站,助力我國軌道交通行業節能增效。
多智能體自適應節能控制技術

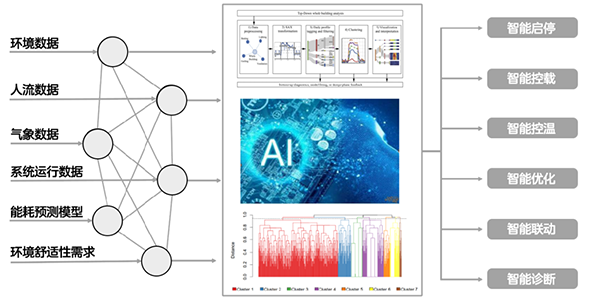

一般公共建筑空調系統系統缺乏動態、高效的節能控制措施,現有控制系統大多只能實現監測及依照時間表的控制,無法根據負荷的變化自適應調節控制策略,更無法進行系統的自動尋優控制?;谝陨媳尘埃赖臉怯羁萍佳邪l(fā)了多智能體自適應節能控制技術,基于AI E+E(能效+環境)優化算法,通過“風水聯動”+“主動尋優”實現對樓宇系統間的解耦控制,通過智能尋優、智能控溫、智能控載、智能啟停等功能來實現對空調系統的自適應尋優控制,實現公共建筑空調系統的舒適、高效、節能運行,提高制冷機房能效。該技術入選《廣東省節能技術、設備(產品)推薦目錄》(2023年版)“集中空調系統節能管控技術”。
技術創新點
● 冷凍水/冷卻水智能溫度設定
當建筑負荷低時,提高冷凍水溫,可使系統節能效果明顯提升;當室外濕球溫度低時,降低冷卻塔出水溫度目標值,反之,則提升冷卻塔出水溫度目標值。
● 設備自尋優加減載
實際控制會根據主機性能曲線制定加減機邏輯,確保主機運行在能效最優區間;運行時通過冷凍總管能量計獲取實時冷量,從而判斷開機臺數;優化后的策略對比常規的基于順序啟??刂?,節能率超12%。
● 冷卻水系統效率尋優控制
建立冷卻水系統自適應模糊優化模型,通過對冷卻塔回水溫度、供回水溫差設定值進行多目標尋優,找出使得冷卻水系統能耗最低的冷卻塔回水溫度、供回水溫差設定值組合,可實現冷卻水系統(主機、冷卻塔、冷卻水泵)的整體節能。
● 節能控制策略算法庫
基于暖通系統運行原理的節能策略算法,M-BMS多智能體自適應節能控制技術護航高效機房全年綜合能效>5.0。
節能效益及應用
2022年12月,經科技鑒定,多智能體自適應控制技術整體達到國際先進水平,部分技術達到國際領先水平,已在全國的樓宇能源改造計劃中穩步推進,應用領域覆蓋商業廣場、酒店賓館、寫字樓、軌道交通、航站樓、工業廠房等,目前應用項目數量超過 40 個,包括??低曋貞c科技園、佛山悅?cè)粡V場等項目。
以??低曋貞c科技園項目為例,采用美控Design Thinking全生命周期解決方案服務(需求咨詢、深化設計、工程實施、精細化調試、運行維護及持續改進),其中,控制策略采用多智能體自適應節能控制技術,2021年9月試運行至今,綜合能效5.19,綜合節能率超 30%,年節省電費超 200 萬元。
為助力“雙碳”目標的實現,美的樓宇科技將持續創新節能產品和技術,同時加大先進節能技術的推廣應用力度,攜手各行業伙伴共建綠色可持續的智慧空間。
(KONG美控智慧建筑)
