日前，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于易沖半導體(ConvenientPower)CPSQ5206芯片的DC/DC電壓調節方案。

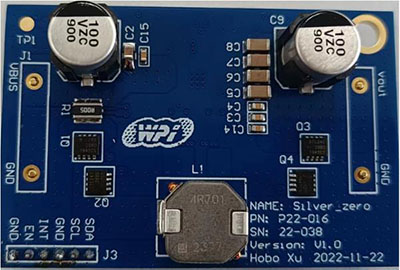

圖示1-大聯大世平基于易沖半導體產品的DC/DC電壓調節方案的展示板圖
在當今的汽車技術中，DC/DC轉換器已經成為了不可或缺的一部分，它擔當著調節電壓、穩定電源輸出的重要角色。由大聯大世平基于易沖半導體CPSQ5206芯片推出的DC/DC電壓調節方案提供低于、高于或完全等于輸入電壓的調節電壓?；诓煌妮斎牒洼敵鲭妷航M合，轉換器以降壓升壓或降壓模式運行，從而實現不同操作模式之間的動態無縫切換。并且方案符合AEC-Q100規范，能夠提供全面的安全保護。
圖示2-大聯大世平基于易沖半導體產品的DC/DC電壓調節方案的場景應用圖
CPSQ5206是易沖半導體旗下的一款符合AEC-Q100認證的同步4開關Buck-Boost控制器，支持3.8V到36V的寬輸入電壓范圍，并提供2.0V到36V可編程輸出電壓，分辨率為10mV。當使用5mΩ電流傳感電阻時，控制器可輸出高達8A的調節電流。此外，為確保變流器的安全運行，CPSQ5206提供輸入/輸出過壓保護、輸出短路保護、MOSFET逐周期限流和熱關機等全面保護。

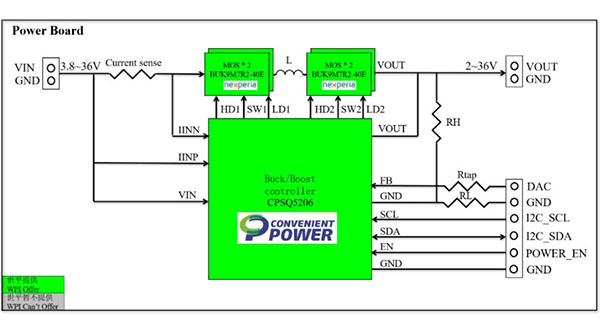

圖示3-大聯大世平基于易沖半導體產品的DC/DC電壓調節方案的方塊圖
在PCB設計方面，本方案具有合理的布局和布線，同時充分考慮了大功率和小信號之間的隔離。通過綜合低功耗元件、合理的layout、充分散熱等因素，使得轉換效率能夠達到95%以上。
核心技術優勢：
● 符合AEC-Q100規格適用于汽車應用;
● 單電感，4開關Buck-Boost控制器，用于高效升壓/降壓DC/DC轉換：
— 8V到36V寬輸入電壓范圍;
— Buck、Buck-Boost與Boost模式間無縫切換;
— 可選擇200KHz、400KHz、600KHz和800KHz開關頻率;
— 輕負載下可配置成PFM或FPWM操作。
● 用于USB-PD PPS應用的可編程輸出電壓和電流調節：
— 輸出范圍從0V到36V，步長為10mV;
— 可選高達8A的輸出調節電流，步長為50mA(帶有5mΩ輸出電流傳感電阻器);
— 可選符合USB PD 3.0規范的VOUT轉換速率。
● 可選外部同步時鐘，以避免頻率干擾和串?dāng)_;
● 可選可編程擴頻用于EMI緩解;
● 集成VOUT放電功能;
● 全面的保護功能：
— 可編程輸入過壓保護;
— 輸出過壓保護;
— 可選間續模式用于輸出短路保護;
— MOSFET的逐周期電流限制;
— 熱關機。
● 5mm x 5mm 28-pin QFN封裝。
方案規格：
● 符合AEC-Q100規格;
● 8V到36V寬輸入電壓范圍，可編程2.0V到36V輸出電壓;
● 400KHz開關頻率;
● 采用定頻結構并且頻偏極小，滿足嚴格的車規需求;
● 選用車規級元件，保證整體方案的車用安全性;
● 轉換效率≥95%。
（大聯大世平）
