簡述
隨著市場的發展，不僅出口設備面臨著諸多的安全認證，如歐盟的 CE 認證，美國的 UL 認證，CSA 認證等等，而且注塑機國標也已在 2010 年 4 正式實施，所以對注塑機安全要求越發的普及。
風險評估

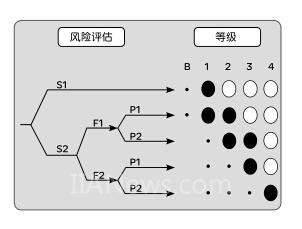

在設計設備之前我們都要對機器進行風險評估，要從各個方面、各個部位，評估這臺機器會帶來什么樣的危險，最終確定這臺機器(或其中某一部分)的危險等級。根據歐洲機器安全標準 EN 954-1，危險等級分為 B，1，2，3，4 五個等級，危險等級依次增高，等級 4 為最高的危險等級。危險等級的劃分和確定如圖 1 所示：
S_ 傷害的程度：
1= 輕傷
2= 重傷或死亡
F_ 面臨危險的時間和頻率：
1= 從無到經常發生
2= 從經常發生到持續發生
P_ 避免危險的可能性：
1= 在特定條件下可能
2= 幾乎不可能
在完成一臺機器(或其中某一部分)的風險評估、確定其危險等級后，就必須采取一系列的措施來降低風險。如機械結構上的設計改進、安全防護措施的增加、安全控制電路的使用等等。
等級 B 要求與安全功能有關的控制電路在設計、選擇和組裝過程中必須使用符合基本安全準則和有關標準的安全開關電器。安全控制電路要能夠承受語氣的運行強度， 能夠承受運行過程中工作介質的影響和相關外部環境的影響。等級 B 是最基本的等級，其他等級都必須滿足等級 B 的要求。
與等級 B 相比，等級 1 要求使用成熟的元器件，即在相似的應用領域有過廣泛和成功的使用，或是根據可靠的安全標準制造的元器件，以及使用成熟的技術。

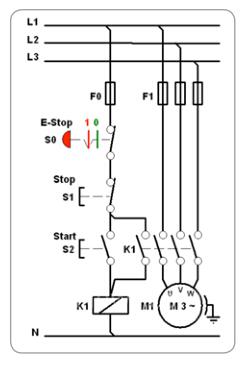

等級 B 和等級 1 的典型接線示例如下圖：
在等級 B 和等級 1 中，安全控制系統對故障的承受能力主要是通過采用適當?shù)脑骷?lái)實現。如圖所示，保險絲 F0 和急停按鈕 S0 串聯在主控回路中。若采用合理的保險絲和可靠的急停按鈕，這個回路里的風險我們是可以接受的。但當安全控制電路中出現任何一個單一故障，如急停按鈕觸點焊死，都會導致安全功能的丟失。故這個控制回路的安全等級只能夠是 B 級或 1 級。

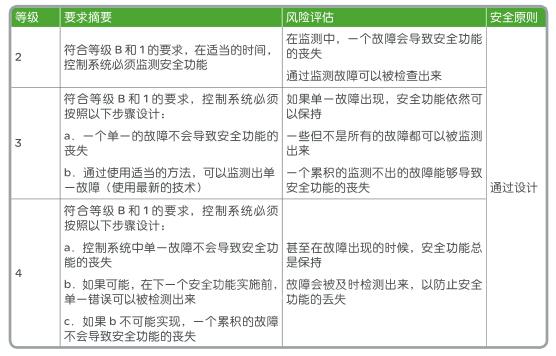

在危險機械的設計中，等級 B 和等級 1 很少使用。通常最常使用的是等級 2，3，4。這些安全等級的具體描述如下：
我們可以把一個簡單的控制電路分成信號輸入部分 (如急停按鈕、 限位開關、 光柵) 、 控制部分 (如繼電器、PLC)和輸出部分(如控制電機用交流接觸器)。根據 EN 954-1 中安全等級的描述，若要達到安全等級 2 級及其以上，控制部分必須使用安全的元器件，如安全繼電器、安全 PLC 等。在所使用的安全繼電器達到要求的安全等級的基礎上，我們通?？梢酝ㄟ^(guò)信號輸入部分的接線來判斷等級 2、3、4。我們現在以急停按鈕為例，分析這三個安全等級的應用接線。
給出方案

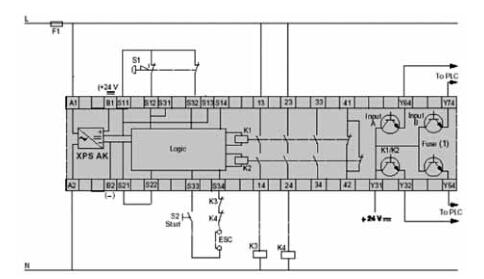

若是使用單通道信號輸入，進入安全繼電器，那么這個控制電路的安全等級是在2級， 如圖4所示。

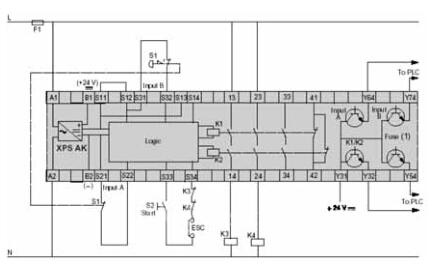

若使用雙通道信號輸入，進入安全繼電器，同時不可檢測兩個輸入觸點間的短路。那么這個控制回路的安全等級是在 3 級，如圖 5 所示。

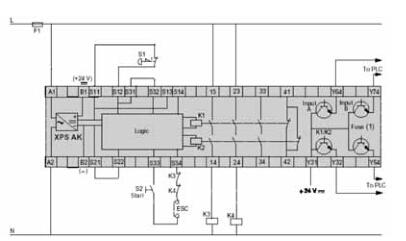

若使用雙通道信號輸入，進入安全繼電器，同時可檢測兩個輸入觸點間的短路。那么這個控制回路的安全等級是在 4 級，如圖 6 所示。
施耐德電氣安全產品
總結
施耐德電氣四個系列安全類產品完全能夠滿足設備安全要求，具體的每個系列產品不再具體闡述，如有設備有安全方面的要求，或有客戶需要這方面的解決方案，你可以結合上述的說明，可以找到你需要的答案。
（轉載）
