采用傳統的全自動倉儲和檢索設備的高架倉庫應用非常廣泛，且技術已經很成熟。然而，和待移動的總質量相比有效載荷卻非常小。在由德國聯邦教育與研究部(BMBF)、杜伊斯堡-埃森綜合大學中的研究機構“魯爾物流效益集群”共同發起的一個項目中，在繩牽引并聯機器人的幫助下消除了這種不一致的現象。這樣，他們從基于 PC 的控制技術中所具備的經濟性和靈活性中獲得了很大收益。此外，Matlab ? /Simulink ? 模型中包含的科學知識可以通過 TwinCAT 3 軟件以最簡便的方式集成到控制器中。

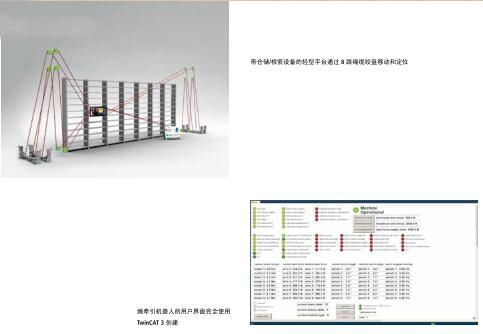

全自動倉儲和檢索設備(SRM)現在也可應用于內部物流領域。通過導軌安裝的驅動裝置和一個舉升裝置將一臺倉儲/檢索設備放置在高架前面，它將貨物放進倉庫或?qū)⒇浳镌俅斡械姆攀傅匾瞥?。在這一過程中，當前的 SRM 要移動 1 到 2 噸重的驅動裝置、桅桿和舉升裝置才能傳輸載重僅為 20 到 50 公斤的小部件。為了避免這一現象，一個集成有倉儲/檢索設備的輕型平臺現在代替了整個驅動和舉升裝置。這一平臺在一個高架前移動，即采用 8 根張緊繩索的繩牽引機器人。結果就是能夠建造出各種尺寸機械結構簡單且重量極輕的系統，在與質量相關的高度方面沒有限制，而傳統的高架倉庫則需要注意這一高度限制。
新的方案大大降低能耗，提升性能潛力

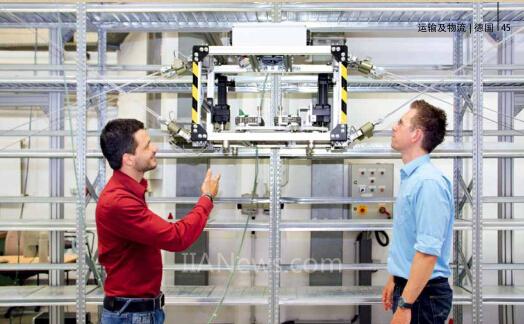

繩牽引機器人技術的重量大大減輕，與傳統的技術相比，重量減輕了有超過 90%，從而在顯著提升性能的同時還保持了良好的能量平衡。該方案于 2012 年在杜伊斯堡 — 埃森大學實施，原型高為 6 米，寬 12米，深 1 米。它由機電一體化和運輸系統/物流這兩個系以及計算機應用設計系共同實施完成。機電一體化系的 Dr. Tobias Bruckmann 總結道：“我們極大地提高了質量比，因為待移動的終端執行機構 — 帶有倉儲/檢索設備的輕型平臺 — 僅重 80 公斤，且能夠承重載重為 20公斤的物體。與傳統的倉儲和檢索設備相比，以簡單的計算和理想的假設為基礎的模型計算節約了約 70 % 的能耗?！?/FONT>
在有關可以達到的倉儲/檢索性能的方面，同樣也有很高的優化潛力。典型的 SRM 值，即平臺速度為 6 m/s，平臺加速度為 5 m/s 2 ，被視作為項目開始時的設計規范。同樣來自機電一體化系的 Christian Sturm 補充說道：“需要一個額定功率為 7 kW 的絞盤驅動裝置來實現這些值。在我們的樣機中，甚至使用了額定功率高達 14 kW 的驅動裝置，從而能夠顯著提升速度和加速度，因為性能更高且載重更大的驅動裝置無需像在傳統的倉儲和檢索設備中那樣需要移動，因此它們的大質量不會帶來任何不利影響?！?/FONT>
以高性能、符合工業標準的控制技術作為基礎
若要確保一個系統能夠隨時隨地安全運行，對控制系統的要求極高。除此之外，必須同時驅動 8 個伺服驅動器，并同時讀取用于所有 8 根電纜的力傳感器和角編碼器。這些測得的值為一個基于模型的控制器提供數據，這時，需要一個高性能的實時平臺。Dr. Tobias Bruckmann繼續說道：“Beckhoff 的 TwinCAT 3 自動化軟件是一個功能強大且經濟的解決方案，因為控制器在 Matlab ? /Simulink ? 中實施。它不是學術使用的樣機控制系統，因此能夠利用成熟的標準組件?！?/FONT>

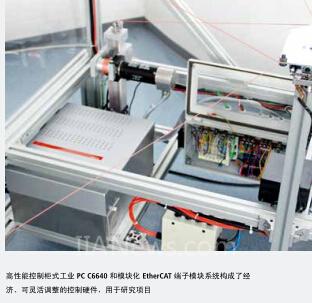

控制柜式 PC C6640 不僅僅為整個控制技術提供了充足的計算性能。它通過 EtherCAT 與傳感器和驅動器以及輕型平臺的組件進行通訊，如倉儲/檢索設備和用于精確定位的激光掃描儀。由于繩牽引機器人運行要求極為可靠地測量繩子的力，研究人員使用了具有 XFC 極速控制技術的模擬量輸入端子模塊 EL3356-0010。正如 Christian Sturm 解釋的那樣：“為了能夠精確移動輕型平臺并盡可能地將振動降到最低，需要通過負載單元和 EtherCAT 端子模塊 EL3356-0010 測量繩子的張力。然后通過控制算法在 Matlab ? /Simulink ? 中實施這些數值。在這一過程中，超采樣系數為 10 的 XFC 超采樣功能為我們帶來了很大好處。EL3356-0010 具有出色的采樣速度，在我們當前的 1 毫秒控制周期下，已經可以提供相當平穩的信號。這樣信號就能夠在控制器中得到處理，而無需額外處理。此外，參數設置和連接也非常簡單，且該端子模塊也非常節省成本?！?/FONT>
該控制系統的一個關鍵優勢在于它的工業兼容性。因此，它為研究項目的實際核心部分進行的進一步研究提供了理想的基礎 — 控制算法。Dr. Tobias Bruckmann 證實道：“我們需要的不是針對驅動和平臺的分布式控制器，而僅僅是一個具有寬數據總線的中央實時 PC，和我們是否要傳輸測量值到距離僅為 1 米還是 20 米的平臺無關。在較早的原型中，數據采集，特別是長距離的電機控制相當復雜。令我們驚奇的是，我們新的大型樣機的調試工作竟然如此簡單。”另外一個好處是：“Beckhoff 技術在實際應用方面，即批量生產方面，也有很多優勢，因為一方面我們可以使用熟悉的 Matlab ? /Simulink ? ，另一方面，我們能夠無限使用 IEC 61131-3 語言。由于它具有良好的普遍適用性，無需集成第二套控制系統，例如添加安全功能 — PC 控制在一個平臺上已經提供了工業應用所需的一切?！?/FONT>
Dr. Tobias Bruckmann 和 Christian Sturm 看到 TwinCAT 3 之所以能夠與眾不同的兩大優點：Matlab ? /Simulink ? 模型可以在也適合于大量設備的高性能工業硬件上運行。此外，硬件可以由價格低廉的模塊簡單、靈活地構建
TwinCAT 3 的開放性對于開發面向未來的系統是一個里程碑
研究人員認為 TwinCAT 3 與 Matlab ? /Simulink ? 的簡單連接是一個真正的里程碑，因為只有這樣他們才能夠以簡單的方式從他們的科學領域訪問符合工業標準的系統。此外，通過使用 TwinCAT 3 和 EtherCAT，整個硬件層的結構可以變得非常簡單，并可以采用模塊化設計。Thomas Maier 闡釋道：“所有與 EtherCAT 系統相連的組件都在 TwinCAT 3 下作為硬件映像表示，因此所有設備都可以通過與我們軟件模塊通訊的方式輕松與控制器鏈接。此外，系統能夠使用更多的 I/O 模塊簡單且經濟地進行擴展，因為與傳統的系統相比，可滿足各種性能等級要求的EtherCAT 系統成本只占非常小的一部分。
TwinCAT 3 同樣也具有未來發展?jié)摿?。它對多核技術的支持也特別重要，特別是在工業應用方面，因為必要時，所需的任務，如倉庫管理和安全方案，可以外包到它們自己的處理器內核。此外，根據 Bruckmann 所述，通過集成到 Visual Studio ? 獲得的開放性也是個很吸引人的優點。高校用戶會很愿意使用這一新的編程技術來創建一個完整的項目，從 Visual Studio ? 中的實時編程到可視化。繩牽引機器人項目的下一步是集成用 C/C++ 語言編寫的軟件模塊，這樣，就能夠訪問其它硬件接口，例如一個攝像系統。
