2015年，菲尼克斯電氣電源公司發布了最新款系列電源——TRIO II電源。通過采用多項革命性的電源技術，優化電源各方面的性能，為客戶提供了一款極具性價比的工業類導軌電源產品。
工業類開關電源設計難點
一款性能優秀的工業類電源需要滿足多種電氣及機械設計參數的要求。工業類開關電源長期處于嚴苛的使用環境中，比如高溫和高振動。只有具有優秀的機械和電氣抗性，才能保證電源在這種復雜的工業環境中具有高壽命和高可靠性。
由于開關電源設計不斷地緊湊化，大功率化，散熱和抗振動這兩個參數成為電源設計中需要重點考慮的兩個參數。菲尼克斯電氣電源公司最新研發的TRIO II系列電源，在設計過程中也面臨著抗振動性和散熱設計的挑戰。在散熱設計方面，引入了全新的電源設計理念和拓?fù)浣Y(jié)構，保證了電源優秀的散熱能力。同時優秀的散熱設計可以保證TRIO II電源內部不需要使用額外散熱片，這樣就保證了電源更優秀的抗震性能。
無內部散熱片式的散熱方式
電源工作時候散發的熱量會導致內部的元器件處于高溫環境，從而影響電源的壽命。因此如何高效的把熱量從電源內部散出去成為電源設計中的難題。因此在電源的研發階段，就需要從技術和成本等各個角度進行分析，以最經濟的方案實現電源的散熱目標。這樣最終產品才可以在市場上具有更強的競爭力，為客戶提供更具性價比的產品。
TRIO II電源具有良好的負載調整率，無論負載如何動態變化，都能快速和高效率的提供輸出功率。同時TRIO II電源可以持續5秒內提供1.5倍的額定輸出功率，因此對于電源的散熱提出了更高的要求。
電源內部的各種元器件都會在工作中發熱，比如MOSFET、電容、電阻等、散熱量取決于元器件的內阻。元器件發熱產生的熱量再加上環境溫度，最終決定了溫度敏感型元器件如電解質電容的工作溫度，進而影響其壽命。
10攝氏度足以影響電源壽命
一般情況下，開關電源內部電解質電容的壽命決定了電源的壽命。對于一個最高溫度為105℃的電解電容，如果工作在95℃，那么壽命會比工作在105℃延長一倍。

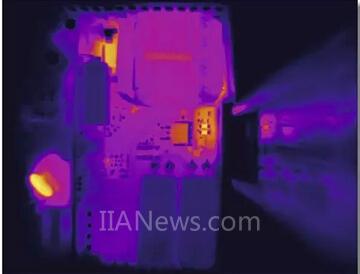

在TRIO II電源的研發過程中，采用了全新的控制開關拓?fù)浣Y(jié)構，提高了散熱能力和EMC參數。TRIO II電源內部PCB板的元器件絕大多數使用SMD貼裝，高自動化等級的批量化生產保證了生產制造的一致性。溫度敏感型元器件比如電解質電容被置放在PCB上的非高溫區域，保證了溫度敏感型期間更高的壽命。

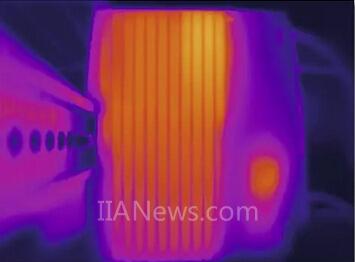

針對PCB上的高溫點，熱量被高效和快速的傳導到帶散熱片的電源外殼上，達到了很好的散熱效果。
在沖擊和振動下的高可靠性
工業電源設計中，不僅要保證散熱能力，同時也要保證電源在高沖擊和振動環境下依然具有高可靠性。首先，TRIO II電源在設計上摒棄了傳統電源的螺釘連接方式，在PCB和外殼的連接上，創新的使用了新型的連接技術。保證了電源機械結構上優秀的抗振性能。最重要的是，TRIO II電源內部完全沒有放置散熱片，因此保證了電源更高的抗振和抗沖擊能力。

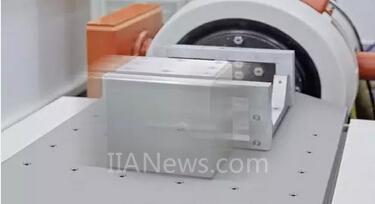

通過電源拓?fù)浣Y(jié)構的優化和元器件質量的優化，TRIO II電源大大減少了內部元器件的個數。這同時也大大增加了電源整體的機械抗性。通過IEC60068-2-27測試，TRIO II電源可以達到30g的各個方向抗沖擊能力，同時具有4g的抗沖擊能力，測試范圍從15Hz到150Hz，持續90分鐘。

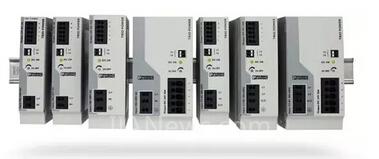

TRIO II電源系列

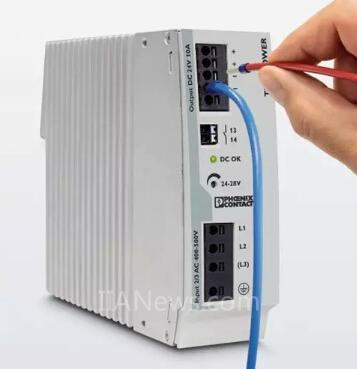

七款全新的TRIO II電源具有單相和三相寬范圍輸入，輸出3-20A，具有直插式技術，同時超薄設計客戶節省機柜空間。比如三相20A電源僅僅68mm寬，可以在-25℃到70℃內正常工作，同時在-40℃下也可以正常啟動電源。寬范圍交直流輸入和廣泛的認證，客戶保證全球范圍內的使用。多項革命性的電源新技術保證了TRIO II電源的高電氣可靠性和機械抗性。是一款具有極高性價比的工業類電源產品。
（轉載）
