該項目坐落在甘肅敦煌雅丹國家地質公園，是國內首個采用集中直流母線的智能孤島型微電網項目，匯川技術的智能微電網產品IES100系列雙向儲能變流器作為電站的核心能量轉換設備在該電站成功應用，這也是由匯川技術微電網產品及方案自2009年以來參與國內第一個兆瓦級東澳島項目、世界最大容量的7.203MW曲麻萊項目、2MW萬山島項目、1.274MW北麂島項目等眾多智能微電網項目后的又一經典案例。

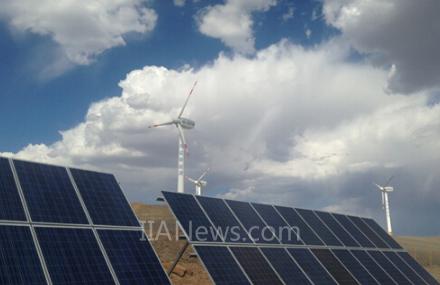

敦煌集中直流母線智能孤島微電網電站
地點：甘肅敦煌
時間：2015.7
組成：3*200kW的風力發電機組+2*200kW的柴油機發電機組+3*250kWf風電變流器+2*250kW匯川雙向儲能變流器+500kW雙向儲能變流器+2*300節*1200Ah蓄電池
方案簡介：

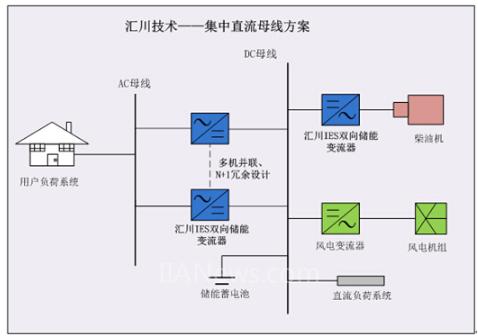

方案以匯川IES100系列500kW雙向儲能變流器構建直流母線，儲能電池、超級電容、風力發電設備、部分直流負載都通過直流母線連接;2 臺匯川250kW IES100系列雙向儲能變流器與直流母線相連，構建離網交流電網;柴油發電系統作為匯川500kW雙向儲能變流器的輸入及交流旁路為系統提供整個后備能量。
方案優點：
1.可再生能源兼容性好、系統擴容方便：方案采用N+1冗余設計思路、同時系統采用模塊化和兼容性設計,方便系統擴容，并能夠在需要的時候方便地接入其它類型的可再生能源。
2.系統穩定性強易維護：能量匯流環節單一全部匯流于DC BUS，整個系統只有一個儲能環節，儲能系統單一易于維護。
3.系統穩定性強：同時所有變流器的設備母線全部并接于此，新能源能量提供變流器和供給負載變流器分開獨立，非常方便實現各級母線保護，即可以保證母線、蓄電池不會過壓，又能夠保證系統負載正常供電。
