—新器件適用于高電壓汽車電池—

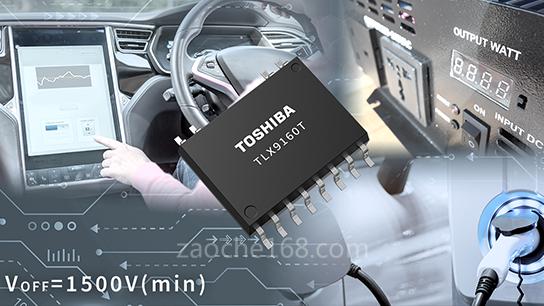

中國上海，2022年1月20日——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，推出適用于高電壓汽車電池的常開型（NO）1-Form-A光繼電器---“TLX9160T”。這款新器件采用SO16L-T封裝，是東芝首款具有1500V（最小值）高輸出耐壓的產品。該產品于今日開始支持批量出貨。
新器件內置高電壓MOSFET，輸出耐壓可達1500V（最小值）。其SO16L-T封裝采用符合IEC 60664-1國際標準材料組I[1]要求的樹脂制造。這種封裝的CTI[2]超過600，引腳數減少4個（從現有的SO16L封裝中去掉引腳11到14），在器件的檢測器中可實現不小于5mm[3]的爬電距離。這確保支持IEC 60664-1標準下的1000V供電電壓，從而讓這款光繼電器適用于電池電壓高達1000V的高電壓車載應用。
? 應用：
- 車載設備
- 電池管理系統：電池電壓監測、機械式繼電器吸持檢測、接地故障檢測等
? 特性：
- 高輸出耐壓：VOFF＝1500V（最小值）
- 常開型（1-Form-A）器件
- 額定雪崩電流：IAV＝0.6mA
- 高隔離電壓：5000Vrms（最小值）
- AEC-Q101認證
? 主要規格：
（除非另有說明，Ta＝25℃）
|
器件型號 |
|||
|
觸點類型 |
1-Form-A | ||
|
絕對最大額定值 |
正向電流IF（mA） |
30 | |
|
導通電流ION（mA） |
50 | ||
|
工作溫度Topr（℃） |
-40至125 | ||
|
雪崩電流IAV（mA） |
0.6 | ||
|
電氣特性 |
斷態電流 IOFF最大值（nA） |
@VOFF＝1000V |
100 |
|
輸出耐壓 VOFF最小值（V） |
@IOFF＝10μA |
1500 | |
|
建議工作條件 |
供電電壓VDD最大值（V） |
1000 | |
|
耦合電氣特性 |
觸發LED電流 IFT最大值（mA） |
@ION＝50mA |
3 |
|
返回LED電流 IFC最小值（mA） |
@Ta＝-40℃至125℃ |
0.05 | |
|
導通電阻 RON最大值（Ω） |
@ION＝50mA， IF＝10mA，t<1s |
250 | |
|
開關特性 |
導通時間tON最大值 |
1 | |
|
關斷時間tOFF最大值 |
1 | ||
|
隔離特性 |
隔離電壓BVS最小值（Vrms） |
5000 | |
|
電氣間隙最小值 |
8 | ||
|
爬電距離最小值 |
8 | ||
|
封裝 |
名稱 |
SO16L-T | |
|
尺寸典型值 |
10.3×10×2.45 | ||
|
庫存查詢與購買 |
|||
注：
[1] IEC 60664-1根據CTI[2]值為模塑材料分組：CTI 600。
[2] 相對漏電起痕指數： IEC 60112將CTI定義為在給定測試條件下，氯化銨溶液滴在絕緣材料上產生電痕之前的最高可能電壓。
[3] @工作電壓＝1000V，材料組別I，污染度2（指使用電氣設備的工作環境的污染程度；污染物完全不導電，但可能因冷凝而變得具有導電性。）
如需了解相關新產品的更多信息，請?jiān)L問以下網址：
TLX9160T
如需了解東芝隔離器和固態繼電器的更多信息，請?jiān)L問以下網址：
隔離器／固態繼電器
https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html
如需了解東芝車載器件的更多信息，請?jiān)L問以下網址：
https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices.html
如需了解相關新產品在線分銷商網站的供貨情況，請?jiān)L問以下網址：
TLX9160T
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLX9160T.html
