整體式數控工具系統（TSG）的典型產品

        整體式結構的工具系統，把刀柄和夾持刀具的工作部分做成一體，使用時選用不同的品種和規格的刀柄，裝上對應的刀具就可以使用。
（本篇選自《數控刀具選用指南》第八章第二節（三）整體式數控工具系統（TSG）的典型產品）

（一）山特維克可樂滿整體式工具系統

1. 整體式工具系統簡介  整體式工具系統（見圖1）特點：
（1）標準刀柄。
（2）無變化加工的快速方法。

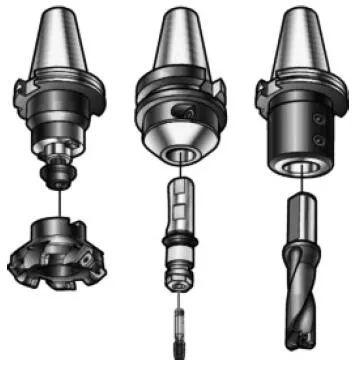

圖1  整體式刀柄系統

2. 典型產品  整體式面銑刀柄。
（1）面銑刀柄A205MAS-BT403（見圖2），其規格如表1所示。

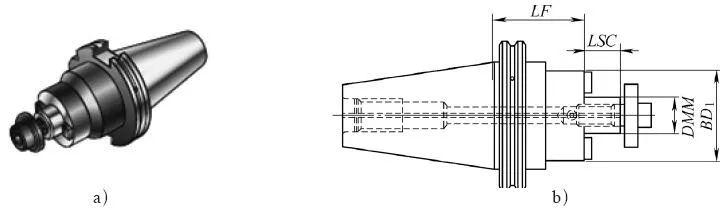

a ）刀柄外觀圖   b）刀柄結構圖
圖2   面銑刀柄A205MAS-BT

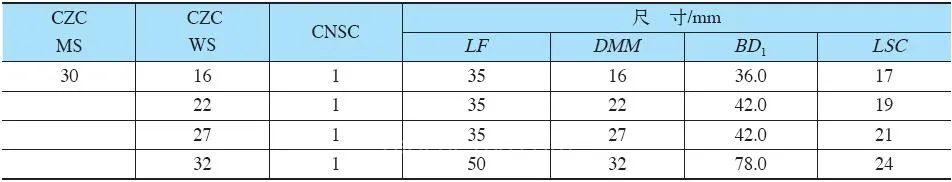

表1    面銑刀柄A205MAS-BT規格

注：CNSC1=切削液通過中心

（2）面銑刀柄AA3B05CATV  （見圖3），其規格如表2所示。

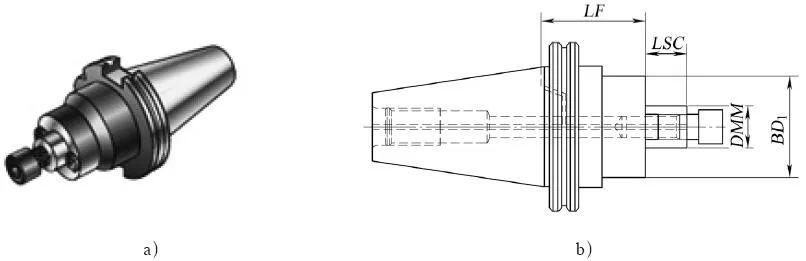

a ）刀柄外觀圖   b）刀柄結構圖
圖3   面銑刀柄AA3B05CATV

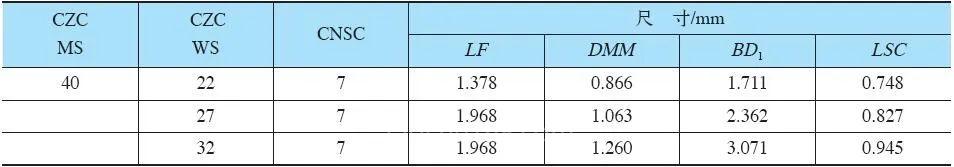

表2    面銑刀柄AA3B05CATV規格

注：CNSC 7=切削液通過中心和凸緣
