盤式電動機殼體零件加工工藝

3  殼體零件毛坯的選擇

3.1 毛坯用料及類型選擇

鋁合金具有密度低、質量輕和強度高等諸多優點，其中6061鋁合金品質較高，是以鋁為基體添加一定量其他合金元素的鋁合金，由于其具有強度更高、加工成形后不易變形及抗氧化性能好等優良性能，能夠滿足電動機殼體所需性能，因此選用材料為6061鋁合金的毛坯。

3.2 毛坯尺寸及形狀的選擇

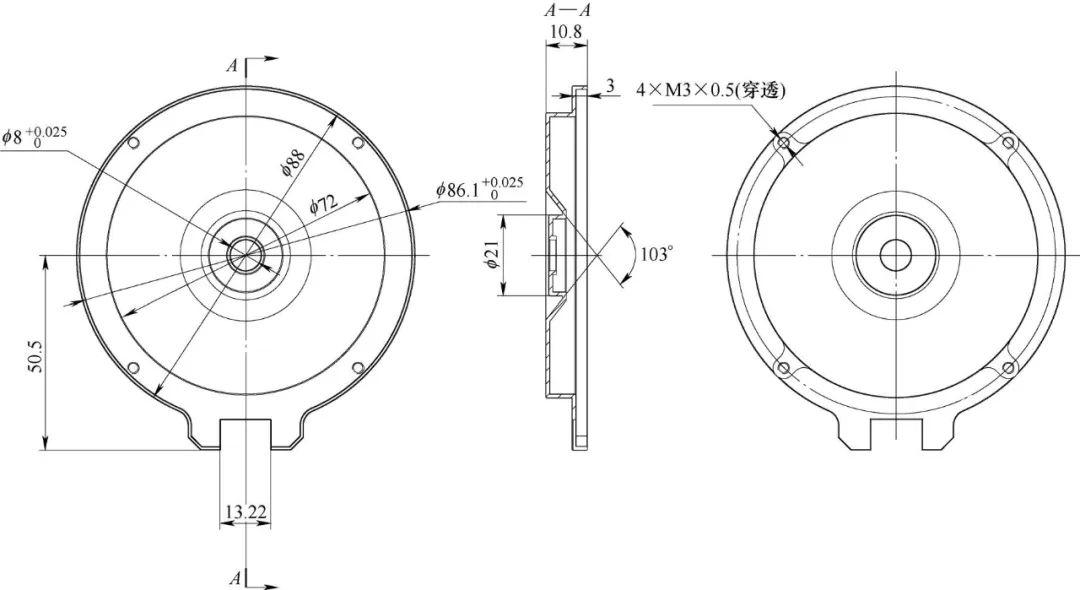

為節省材料用量，在節約成本的同時保證加工質量，加工前需選用合適尺寸的毛坯。根據盤式電動機殼體零件圖樣可知，應選擇圓柱體毛坯。徑向最大輪廓尺寸為凸臺與圓心的距離加上外圓半徑，即50.5＋88/2＝94.5（mm）。軸向最大輪廓尺寸為10.8mm。為保證毛坯有足夠的加工余量，同時盡可能節省材料，可選擇直徑為100mm、厚度為15mm的圓柱狀毛坯進行加工。

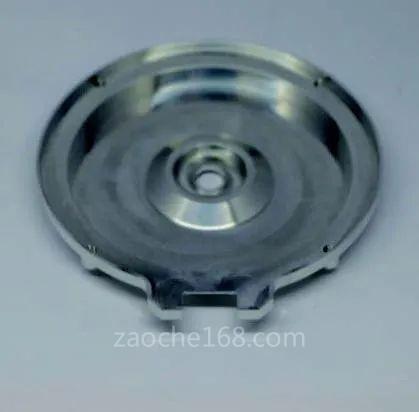

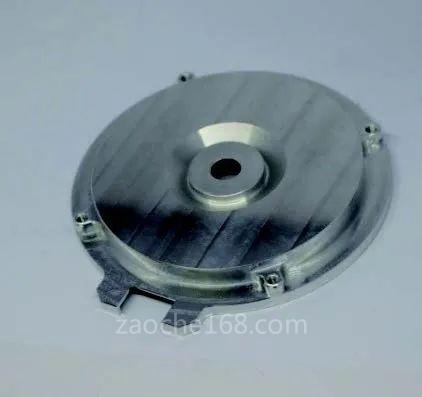

4  擬定工藝路線

4.1 確定定位基準

盤式電動機殼體為輪盤薄壁類零件，其加工分為粗加工、半精加工和精加工共3個階段。選擇φ8mm孔為設計、測量和裝配基準。以同一孔作為設計、裝夾和測量基準，可以避免因基準不同導致的誤差，從而極大程度地滿足盤式電動機殼體零件的加工精度要求[6]。在精加工時，可使用已經加工過的表面作為定位基準。在粗銑和精銑內孔時，選擇外圓面為定位基準。

4.2 零件表面加工方法

殼體零件的需加工表面較多，有左右端面、通孔、錐形槽、凸臺及4個螺紋孔等。根據各個表面的形狀尺寸、表面粗糙度和加工精度等級要求的不同，所使用的加工方法也不同。通過查閱相關資料，同時根據經驗，即可選擇出各表面所適用的加工方法[7]。

4.3 機械加工工序

盤式電動機殼體加工的工藝路線如下：首先對毛坯進行上半部分的粗銑加工，銑削掉上表面的毛坯料，從而得到φ88mm的外圓和寬度為30mm的凸臺；然后銑削下殼上半部分的內槽，在φ88mm外圓上得到了寬度為0.95mm、高度為3mm、直徑為86.1mm的沿邊槽，并且粗銑和精銑得到直徑為72mm的凹槽，粗車和精車得到103°的錐面；接著對錐面內的凹槽進行粗銑和精銑，得到φ21mm的槽和φ8mm的通孔；最后銑去30mm凸臺的多余部分，從而得到外輪廓的凹槽。

轉換工件面，用與殼體相適應的夾具進行固定，銑削掉余量毛坯后，可以對φ72mm凹槽輪廓4個孔位進行粗銑和精銑；接著粗車、半精車和精車103°錐面；最后銑削掉剩余部分的毛坯，同時按照圖樣尺寸分別在4個孔位鉆M3孔。之后對工件進行后處理，加工完成。盤式電動機殼體機械加工工序內容及工藝參數見表1。

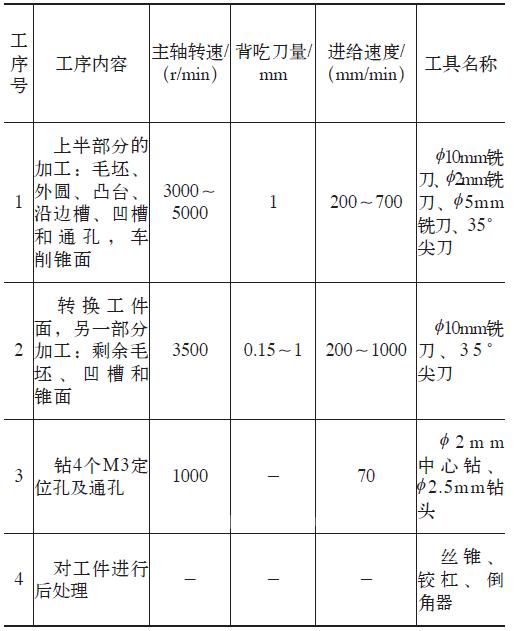

表1　盤式電動機殼體機械加工工序內容及工藝參數

5  確定工序尺寸

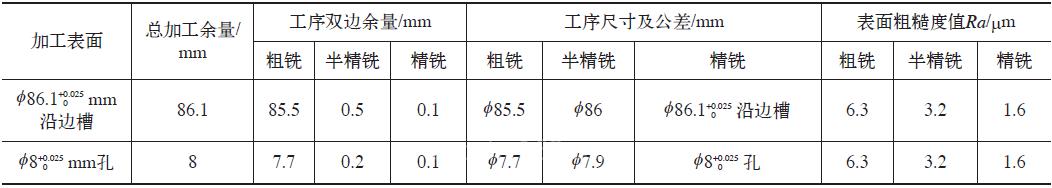

盤式電動機殼體上2個標注公差的尺寸表面都需要在機床上進行多次加工，從而達到其尺寸公差標定的要求和一定的表面粗糙度。按照圖樣所要求的參數，通過正確的加減運算可計算出每道工序的工序尺寸[8]。盤式電動機端蓋標注公差尺寸的表面的總加工余量、工序雙邊余量、工序尺寸及表面粗糙度具體數值見表2。

在零件圖中盤式電動機殼體的軸向尺寸公差暫未標注，即說明對于殼體的軸向尺寸精度要求較小，可以不用工藝尺寸鏈的計算方法得出該部分的公差及工序尺寸。在數控機床將毛坯兩面進行加工時，其車削的總加工車削余量為毛坯的長度減去盤式電動機殼體的軸向尺寸，得出總加工車削余量為15－10.8＝4.2（mm），此余量分布到兩次毛坯面銑削的加工工序中，第一次切除1.5mm，第二次切除2.7mm?？傻贸龅谝淮渭庸ず蟮氖Ｓ喑叽鐬?/FONT>15－1.5＝13.5（mm），第二次加工后的尺寸為13.5－2.7＝10.8（mm）。
