灣測案例 | 3D線激光平面度檢測,讓你的鍵盤更絲滑!

ainet.cn   2023年07月10日

鍵盤是用于操作計算機設備運行的一種指令和數據輸入裝置,也指經過系統安排操作一臺機器或設備的一組功能鍵(如打字機、電腦鍵盤)。

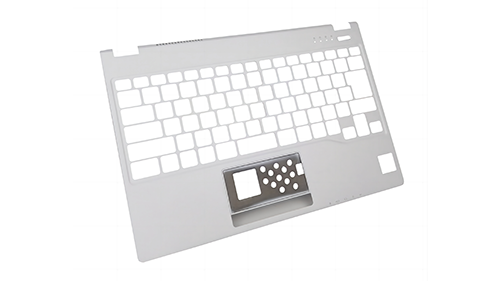

筆記本電腦鍵盤這一類架構的鍵盤,其特點是輕薄小巧、外觀時尚。用戶選擇筆記本電腦鍵盤來搭配液晶顯示器,會使整個桌面顯得簡潔而又時尚。在使用方面,按鍵不會因?yàn)榍脫袅Χ炔痪蚯脫粑恢貌粚Χ鴮?dǎo)致鍵帽傾斜,更不會出現卡鍵。

一、激光三角反射原理

1.三維輪廓掃描儀發射線激光,測量物體被照射后表面形成漫反射,反射光通過 CMOS 芯片進行接收,通過計算反射光在芯片的位置,可以得到被測物體的高度段差和形狀信息。

2.根據被測物體的大小和精度要求,可針對 LS 系列靈活選型,搭設簡便,易于集成。

二、產品特點

1.自主研發核心芯片:核心專利技術,定制芯片開發;

2.超高精度檢測:橫向輪廓數據最高3840點,可以超精細呈現被測物形狀,實現超高精度測量;

3.豐富的SDK接口:可與HALCON、VISIONPRO、LABVIEW、QT、C/C++/C#等開發環境靈活對接;

4.傾斜校正功能:對目標物傾斜進行修正,實現穩定測量;

5.多傳感器組網功能:支持多個3D相機組網使用,將掃描數據融合成被測物整體3D點云;

6.靈活的通訊方式:支持TCP/UDP協議、Modbus等通訊協議,可以直接和PLC、機械手控制器及其他I/O通訊。

三、檢測案例

檢測需求

1.3D掃描測量筆記本鍵盤5個區域位置的直線度

2.重復精度要求滿足0.01mm內

四、應用選型

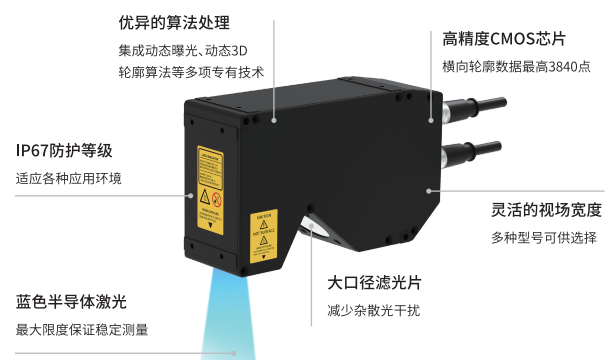

方案選用三維線激光掃描儀LS-4040,測量范圍±6.1mm,基準距離60mm,Z軸重復精度可達0.6μm。WONSOR 新型 LS 系列三維線激光掃描儀基于激光三角反射原理,適用于各種工業應用。基于自主研發的 CMOS 成像芯片,掃描速度快,可提供出色的圖像效果和可靠的測量結果。

五、檢測方式

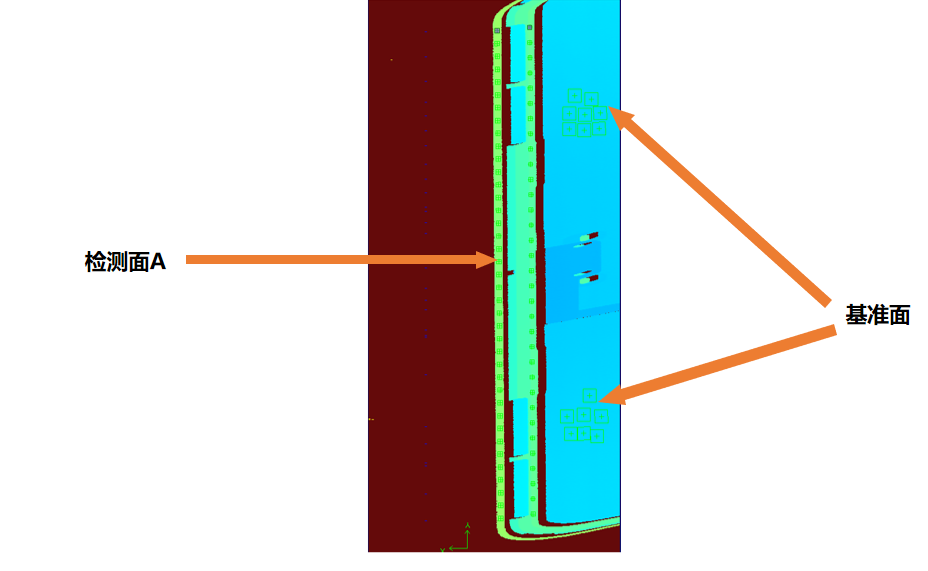

直線度:在鍵盤中間選取一個基準面,在每條邊選取多個點位,然后算出每個點位到基準面的高度段差,將高度段差數據發送給客戶擬合直線,求出直線度。

六、檢測結果

1.測試200組靜態重復性數據,精度在0.004mm;

2.測試10組GRR數據,精度在0.006mm;

3.測試相關性數據,精度在0.011mm。

七、客戶獲益

1.LS-4040三維激光掃描儀的檢測精度高、穩定性好;

2.WONSOR 自主研發芯片的高性價比、圖像處理軟件便捷通用;

3.成像穩定,掃描速度快,每秒為160mm/s。
