許多客戶在使用遠程模塊要求個別模塊的映射地址在特定位置，使用主站的CPU側刷新目標則無法指定從站的地址，可通過PLC的網絡模塊配置解決此問題。
實點科技CC-Link IE TSN耦合器可搭載其他XB6模塊一起使用
本案例使用了R04ENCPU搭配RJ71GN11-T2(CC-Link IE TSN)

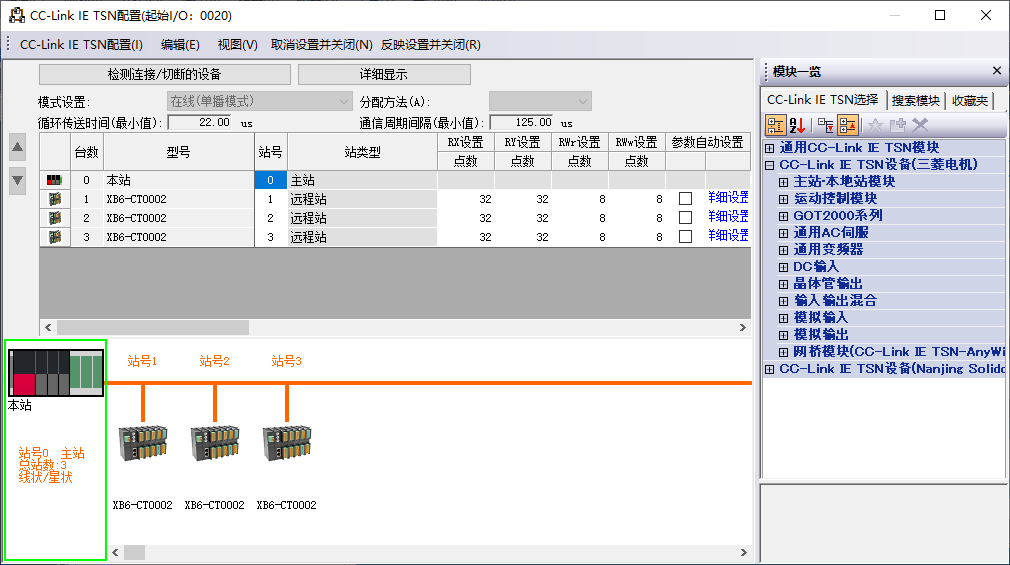

一、打開TSN網絡配置頁面掃描從站設備后，自動排布地址
二、點擊詳細設置轉換為地址詳情，可以看到站號1的RX起始0000結束001F;注意關閉時需要點擊“反應設置并關閉”，否則參數無法正常寫入
三、打開刷新設置，輸入需要設置的軟元件地址
如：將第1站RY的地址設置為Y100~Y11F，則將第一站的RY起始0000~結束001F填入鏈接側，將Y和100填入軟元件名和CPU側起始位置中;如果需要將第3站RY起始地址為Y200，則可重復上述步驟;RX、RWr、RWw類似
四、設置完成后需要點擊“應用”隨后下載，最后復位PLC即可生效，否則參數無法正常寫入
